Card wireless LAN atau USB WLAN
Card wireless LAN dirancang untuk penggunaan indoor, walaupun beberapa card
WLAN pada bagian antenna dapat kita ganti dengan antenna eksternal/outdoor.
Penggunaan USB WLAN dapat lebih menekan biaya dan kelebihan dari sisi
fleksibilitas.

Gambar WiFi Card dan USB WLAN

Pigtail
Kabel pigtail digunakan untuk menghubungkan radio pemancar dengan antenna
outdoor. Pigtail dibuat tidak terlalu panjang (maks. 60cm) untuk menghindari loss
koneksi yang tinggi.

Gambar pigtail

Antenna
Antenna berfungsi untuk menyebarkan sinyal. Pada antenna eksternal digunakan
untuk menyambungkan titik-titik jarak jauh beberapa kilometer. Antenna bawaan
pada radio pemancar biasanya jarak jangkauan hanya beberapa puluh meter. Ada
banyak tipe antenna yang dapat digunakan tergantung aplikasi yang dipakai.
· Pada sisi client, kita biasanya mengggunakan antenna directional, seperti
antenna parabola, grid, yagi atau antenna kaleng.
· Disisi Access point, biasanya digunakan antenna omni atau antenna sektoral.

`

Gambar antenna Omni, antenna Grid, dan antenna Yagi.

Access Point
Alat Access point mempunyai dua fungsi:
· sebagai jembatan/bridge antenna jaringan wireless dan jaringan kabel LAN
melalui konektor RJ-45 yang umumnya tersedia dibelakang Access Point
· sebagai jembatan/bridge antarjaringan wireless. Biasanya dipakai
menghubungkan komputer client.
Beberapa Access point mempunyai fungsi kompleks, seperti routing, DHCP server,
firewall, proxy server semua menjadi satu di dalamnya.
Seringkali kita dapat mengganti antenna bawaan dengan antenna eksternal.

Gambar beberapa access point indoor

Topologi Jaringan Wireless

Jaringan Hybrid (Wired Network dan Wireless Network)
Jaringan Hybrid adalah menghubungkan antara jaringan wired dan jaringan wireless
menggunakan akses point. Untuk menghubungkan jaringan kabel dengan jaringan
wireless hubungkan switch dengan port LAN pada akses point.

Gambar Topologi jaringan Hybrid

MENGINSTALASI WIDE AREA NETWORK
Ada dua cara menghubungkan antar-PC dengan system wireless, yaitu sistem adhoc
dan sistem Infrastructure.
System ad-hoc
Adalah sistem peer to peer. Artinya sebuah komputer dihubungkan dengan sebuah
komputer lainnya agar saling mengenal SSID (Service Set Identifier). Jika digambarkan,
sistem ini hampIr serupa dengan sistem direct connection. Perbedaanya, sistem direct
connection masih menggunakan kabel UTP crossover atau kabel USB.
System infrastructure
Adalah hubungan antar-PC yang menggunakan suatu alat yang bernama Access
Point sebagai media penghubung dalam satu area tertentu (coverage). Access point
dapat dianalogikan dengan hub pada jaringan kabel.
Keuntungan penggunaan access point:
- Pengaturan lebih mudah.
- Tidak diperlukan sebuah PC yang harus online 24 jam untuk melayani network.
- Sistem security yang lebih terjamin. Hardware access point memiliki beberapa fitur
seperti block IP, membatasi pemakaian port, dan fitur keamanan lainnya.
Langkah-Langkah Instalasi sistem ad-hoc
Alat yang dibutuhkan:
· 2 unit PC (atau dapat juga digunakan laptop yang tersedia WiFi)
· 2 unit USB WLAN atau Card WiFi atau PCMCIA untuk laptop tanpa WiFi.
Komputer #1
Komputer pertama yang disambungkan dengan USB WLAN pada port USB, sampai
terdeteksi adanya hardware baru, kemudian instalkan driver USB yang cocok sampai
driver terinstal dengan sempurna dan alat dapat digunakan dengan baik.
Komputer pertama harus kita berikan nama SSID, misalnya [kompie1] dengan cara
klik icon Network Wireless yang terletak di bagian kanan bawah taskbar (tray).
Klik [advanced],akan muncul jendela [Wireless Network Connection properties]
Klik [advanced],akan muncul jendela kecil, kemudian klik check list [Computer-tocomputer
[ad-hoc] networks only], klik [Close].
Masih di tabs [Wireless Network Connection properties] klik [Add] akan tampil jendela
baru, ketikan [kompie1] di bagian [Network name (SSID):] klik [Ok] dan tutup jendela
[Wireless Network Connection properties] dengan klik tombol [Ok].
Komputer #2
Komputer kedua disambungkan dengan USB WLAN sampai dengan terdeteksi dan
driver terinstal sempurna. Lakukan langkah yang sama seperti pada komputer
pertama sampai dengan ceklist [Computer-to-computer [ad-hoc] networks only].
Apabila setting-an benar maka akan terlihat satu broadcast atau nama SSID dari
komputer yang pertama, yaitu [kompie1].
Hal itu menunjukkan komputer kedua dapat
melakukan link ke komputer pertama.
Dengan begitu kedua komputer sudah siap
untuk saling berkoneksi yang ditunjukkan
oleh munculnya “balon tampilan” yang
menunjukkan koneksi peer to peer sudah
aktif di taskbar tray.
Instalasi Access Point
Alat yang dibutuhkan:
a. 2 unit PC
b. 1 unit access point Linksys seri WRT54G atau yang sejenis.
c. 2 unit USB WLAN beserta driver dan buku manual.
d. Kabel UTP straight
Langkah-Langkah:
Komputer #1
1. Hubungkan komputer pertama pada port WAN Access point dengan
menggunakan kabel UTP konfigurasi straight melalui LAN card.
2. Setting IP Address LAN card pada komputer pertama dengan 192.168.1.100 dan
subnet mask 255.255.255.0
3. Tambahkan default gateway IP Address 192.168.1.1
Gambar Menambahkan IP address dan Default gateway pada komputer 1
4. Buka program Internet Explorer dan ketikan alamat http://192.168.1.1 (alamat
default dari Access Point Linksys).
Gambar Setting akses point melalui web browser
5. Aktifkan fungsi DHCP Pada Access Point untuk memberikan IP address secara
dinamis pada komputer Client. Isikan Scope untuk DHCP Address antara
192.168.1.100 – 192.168.1.150 sehingga IP Address yang diberikan pada DHCP
Client (komputer 2) berada pada range tersebut.
- Pada DHCP Server pilih enable untuk mengaktifkan DHCP Server. DHCP
Server ini berguna untuk memberikan alamat IP secara dinamis pada
komputer yang terhubung secara wireless (dalam hal ini komputer 4 dan 5)
- Isikan Starting IP Address dengan alamat IP awal/pertama yang digunakan
untuk komputer wireless
- Maximum Number of DHCP Users diisi dengan jumlah maksimum komputer
wireless yang diperbolehkan untuk terhubung ke akses point
- Klik Save Setting untuk menyimpan konfigurasi

6. Install Wireless Adapter (USB WLAN) Pada Komputer 2
7. Setting IP Address pada komputer 2 secara dynamic :
- klik kanan icon My Network Places pada desktop lalu pilih properties
- Pilih Local Area Connection, klik kanan lalu pilih properties
- Pada menu This connection uses the following items pilih Internet Protocol
(TCP/IP) lalu klik properties
8. Pilih Obtain an IP Address automatically, lalu klik OK
Menghubungkan komputer #2 dengan Access Point
9. Koneksikan komputer 2 pada access point dengan meng-klik icon wireless
connection pada system tray windows dan pilih access point yang dikehendaki
lalu klik connect.
Gambar Cara menghubungkan komputer kedua pada akses point
Tes koneksi menggunakan software DOS
10. Test koneksi dari komputer yang terhubung dengan wired dengan komputer yang
terhubung secara wireless (misal dari komputer 1 ke komputer 2 atau sebaliknya):
· Dari komputer #1, klik start dan pilih run
· Pada Tab Open isikan perintah : command
· Pada command promp ketik ipconfig untuk melihat ip address yang diberikan
dhcp server kepada komputer ini.
· Dari komputer #2 klik start lalu pilih run
· Pada tab open ketik perintah : ping [ip komputer #1 yang diberikan oleh
DHCP Server]
· Jika tampil tulisan Reply from…… maka koneksi ke komputer 1 berhasil
· Tetapi jika tampil tulisan request time out maka terjadi kesalahan pada saat
setting
11. Test Koneksi dari komputer 1 dan 2 menuju LAN interface akses point
· Pada komputer 1,2 klik start lalu pilih run
· Ketik perintah : ping 192.168.1.1
· Jika tampil tulisan Reply from…… maka koneksi ke LAN interface akses point
berhasil
Gambar tes koneksi menggunakan program DOS
11
Instalasi Access Point Linksys WRT54G.
Alat yang dibutuhkan:
e. 6 unit PC
f. 1 unit access point Linksys seri WRT54G atau yang sejenis.
g. 2 unit USB WLAN beserta driver dan buku manual.
h. Switch atau hub.
i. Kabel UTP
Langkah-Langkah
12. Hubungkan komputer 6 pada port WAN Akses point dengan menggunakan kabel
UTP konfigurasi straight.
13. Setting IP Address pada komputer 6 dengan 10.122.69.254 dan subnet mask
255.255.255.0
14. Dari jaringan yang telah dibentuk,meghubungkan switch ke port LAN akses point
dengan cara menghubungkan kabel UTP konfigurasi straight pada salah satu port
pada switch menuju port LAN akses point.
15. Tambahkan default gateway pada komputer 1,2 dan 3 dengan IP Address
192.168.1.1
Gambar Menambahkan Default gateway pada komputer 1,2,dan 3
16. Setting IP address LAN pada wireless Access Point dengan IP 192.168.1.1 dan IP
address WAN dengan 10.122.69.1 dengan subnet mask 255.255.255.0 :
- Pada komputer yang terhubung dengan switch (bisa dari komputer 1,2,3)
lakukan setting akses point melalului web browser (bisa menggunakan
internet explorer, mozilla firefox atau lainnya) dengan mengetikkan
http://192.168.1.1 pada Address bar browser, 192.168.1.1 merupakan alamat
default dari Access point
Gambar Setting akses point melalui web browser
- Pada Menu Internet Connection Type pilih Static IP
- Isikan Internet IP Address dengan IP Address yang diberikan oleh ISP (Lihat
gambar topologi jaringan ). Pada gambar topologi di atas alamat IP WAN
12
yang diberikan adalah 10.122.69.1 dan komputer yang langsung terhubung
ke internet adalah 10.122.69.254 (alamat gateway). Sehingga isikan Internet
IP Address dengan 10.122.69.1 dengan subnet 255.255.255.0 dan alamat
gateway dengan 10.122.69.254, Static DNS diisi dengan alamat DNS yang
diberikan oleh ISP, pada praktikum ini isi dengan 202.46.5.1 dan 202.46.5.2
- Local IP Address merupakan alamat interface LAN pada akses point. Isikan
dengan 192.168.1.1 dan subnet mask 255.255.255.0
Gambar Halaman Setting pada akses point
17. Aktifkan fungsi DHCP Pada Access Point untuk memberikan IP address secara
dinamis pada DHCP Client. Isikan Scope untuk DHCP Address antara 192.168.1.100
– 192.168.1.150 sehingga IP Address yang diberikan pada DHCP Client (komputer
2 dan 4) berada pada range tersebut.
- Pada DHCP Server pilih enable untuk mengaktifkan DHCP Server. DHCP
Server ini berguna untuk memberikan alamat IP secara dinamis pada
komputer yang terhubung secara wireless (dalam hal ini komputer 4 dan 5)
- Isikan Starting IP Address dengan alamat IP awal/pertama yang digunakan
untuk komputer wireless
- Maximum Number of DHCP Users diisi dengan jumlah maksimum komputer
wireless yang diperbolehkan untuk terhubung ke akses point
- Klik Save Setting untuk menyimpan konfigurasi
Gambar Cara mensetting DHCP Server pada akses point
13
18. Untuk melihat routing table klik Advance routing dan klik Show routing table
Gambar Option Advance Routing
Gambar Menu Advance Routing
19. Install Wireless Adapter Pada Komputer 3 dan 4
20. Setting IP Address pada komputer 4 dan 5 secara dynamic :
- Pada komputer 5 dan 6, klik kanan icon My Network Places pada desktop
lalu pilih properties
- Pilih Local Area Connection, klik kanan lalu pilih properties
- Pada menu This connection uses the following items pilih Internet Protocol
(TCP/IP) lalu klik properties
21. Pilih Obtain an IP Address automatically, lalu klik OK
22. Koneksikan komputer 3 dan 4 pada access point dengan meng-klik icon wireless
connection pada system tray windows dan pilih access point yang dikehendaki
lalu klik connect.
23. Test koneksi dari komputer yang terhubung dengan wired dengan komputer yang
terhubung secara wireless (misal dari komputer 1 ke komputer 4):
· Dari komputer 4, klik start dan pilih tun
· Pada Tab Open isikan perintah : command
· Pada command promp ketik ipconfig untuk melihat ip address yang diberikan
dhcp server kepada komputer ini.
· Dari komputer 1 klik start lalu pilih run
· Pada tab open ketik perintah : ping [ip komputer 4 yang diberikan oleh DHCP
Server]
· Jika tampil tulisan Repply from…… maka koneksi ke komputer 1 berhasil
· Tetapi jika tampil tulisan request time out maka terjadi kesalaha n pada saat
setting
· Test koneksi komputer yang lain (komputer 2 ke 5, 3 ke 4, 4 ke 2, dsb)
24. Test koneksi dari komputer wireless menuju komputer wired (misal dari computer 4
ke komputer 1, komputer 5 ke komputer 3)
25. Test Koneksi dari komputer wired ke menuju LAN interface akses point
· Pada komputer 1,2,3 klik start lalu pilih run
· Ketik perintah : ping 192.168.1.1
· Jika tampil tulisan Repply from…… maka koneksi ke LAN interface akses point
berhasil
26. Test koneksi dari komputer wired dan wireless ke alamat WAN interface dari akses
point
· Pada komputer 1,2,3,4,dan 5 klik start, lalu pilih run
· Ketik : ping 10.122.69.1
· Jika tampil tulisan Repply from…… maka koneksi ke WAN interface akses point
berhasil
27. Test koneksi dari komputer 1,2,3,4, dan 5 ke komputer gateway internet
(komputer 6)
· Pada komputer 1,2,3,4,dan 5 klik start, lalu pilih run
· Ketik : ping 10.122.69.254
· Jika tampil tulisan Repply from…… maka koneksi ke komputer gatewayinternet telah berhasil.

Cara Membuat Wajan Bolic (Lengkap dan Terperinci!)

JARINGAN komputer adalah kumpulan komputer, printer dan peralatan lainnya yang terhubung dalam satu kesatuan. Informasi dan data bergerak melalui kabel-kabel atau tanpa kabel sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama dan bersama-sama menggunakan hardware/software yang terhubung dalam jaringan.

Ada lima jenis jaringan komputer, Local Area Network (LAN), Metropolitan Area Network (MAN), Wide Area Network (WAN), Intranet dan Internet.

Perangkat yang meletakkan data ke local loop disebut DCE (Data Circuit-terminating Equipment). Perangkat pelanggan yang melewatkan data ke DCE disebut dengan DTE (Data Terminal Equipment).

Perangkat WAN adalah Router, CSU/DSU, Modem dan Communication Server.

Ada dua jenis routing yaitu routing langsung dan tidak langsung.

Ada 3 jenis konfigurasi routing yaitu minimal routing, static routing dan dynamic routing.

Routing Protocol ada 2 jenis yaitu Interior Routing Protocol dan Exterior Routing Protocol.

Wide Area Network (WAN), jangkauannya mencakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua. WAN memungkinkan terjadinya komunikasi diantara dua perangkat yang terpisah jarak yang sangat jauh. WAN menginterkoneksikan beberapa LAN yang kemudian menyediakan akses ke komputer–komputer atau file server pada lokasi lain.

Beberapa teknologi WAN antara lain adalah Modem, ISDN, DSL, Frame Relay, T1, E1, T3, E3 dan SONET.

Modem adalah sebuah perangkat dibutuhkan untuk mempersiapkan data untuk transmisi melalui local loop. Modem lebih dibutuhkan untuk jalur komunikasi analog dibandingkan digital. Modem mengirim data melalui jalur telepon dengan memodulasi dan demodulasi sinyal. Sinyal digital ditumpangkan ke sinyal suara analog yang dimodulasi untuk ditransmisikan. Pada sisi penerima sinyal analog dikembalikan menjadi sinyal digital atau demodulasi.

Protokol–protokol pengembangan dari HDLC adalah:

• Link Access Procedure, Balanced (LAPB) untuk X.25
• Link Access Procedure on the D channel (LAPD) untuk ISDN
• Link Access Procedure for Modem (LAPM) dan PPP untuk modem
• Link Access for Frame Relay (LAPF) untuk Frame Relay
  HDLC mempunyai tiga tipe frame, dimana setiap frame memiliki format yang berbeda yaitu:
• Information frame (I-frames), membawa data untuk dikirimkan. Menambahkan flow dan error control, dimana data mungkin minta dikirimkan ulang (piggyback).
• Supervisory frame (S-frames), menyediakan mekanisme request dan respond ketika piggybacking tidak digunakan.
• Unnumbered frames (U-frames), menyediakan tambahan fungsi pengontrolan jalur seperti setup koneksi dll

PPP terdiri dari dua sub-protocol yaitu:

• Link Control Protocol (LCP), digunakan untuk membangun jalur point-to-point
• Network Control Protocol (NCP), digunakan untuk mengkonfigurasi berbagai protokol network layer

Komponen dari router adalah CPU, RAM, Flash, NVRAM, Bus, ROM, Interface dan Power Supply.

Port yang digunakan untuk koneksi komputer atau terminal console ke router adalah console dan aux.

Koneksi router ke switch menggunakan kabel straight through, sedangkan langsung ke komputer menggunakan kabel cross over.

Koneksi yang dibuat langsung ke penyedia layanan, atau ke perangkat yang menyediakan sinyal clocking seperti CSU/DSU, router akan menjadi perangkat DTE dan menggunakan kabel DTE.

Interface pada router dengan port serial modular dilabeli untuk tipe port, slot dan lokasi dari modul.

Central Processing Unit mengeksekusi instruksi pada Operating System. Fungsi yang lain adalah inisialisasi sistem, fungsi routing dan mengontrol network interface.

Konfigurasi software terminal emulation adalah sebagai berikut:

• Port serial (com) yang sesuai.
• 9600 baud
• 8 data bits
• No Parity
• 1 stop bit
• No flow control

Cara Membuat Wajan Bolic (Lengkap dan Terperinci!)

Sebelum membuat Wajan Bolic, kita harus tau dulu apa itu Wajan Bolic dan apa fungsinya.

Apa itu Wajan Bolic?

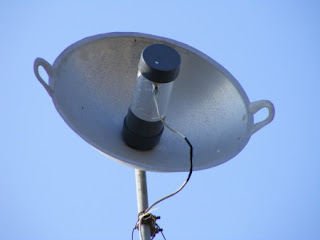

  Wajan Bolic adalah sebuah antena yang terbuat dari bahan dasar Wajan. Wajan Bolic adalah versi keduanya dari Antena Grid, bedanya Wajan Bolic dengan Antena Grid hanya terletak pada bahan dan efisiensi harganya. Antena grid/ satelit seperti yang kita tahu, harganya sangatlah mahal, mungkin bisa 2 atau 3 juta-an. Sementara Wajan Bolic hanya membutuhkan biaya kurang dari 200.000. Dengan fungsinya yang hampir sama dengan antena grid, Wajan Bolic lebih efisien. Wajan Bolic merupakan antena reciever gelombang radio dengan frekuensi 2.4Ghz. Dan hebatnya lagi, Wajan Bolic adalah karya anak Indonesia, mantap kan?

Apa Fungsi dari Si Wajan Bolic ini?

1.      Menembak sinyal WI-FI yang letaknya jauh (bisa menembak sampai 2 Km-9Km)

2.      Memperkuat sinyal wireless

3.      Menambah sinyal Modem (jika di gunakan untuk modem, bisa menembak HSDPA sampai HSUPA)

Cara Pembuatannya?

Nah inilah tahap yang di tunggu2..

BAHAN :

1. Wajan diameter 36 ? (semakin besar diameternya semakin bagus)

2. PVC paralon tipis ukuran 3” 30cm

3. Doff 3 “ 2 buah

4. Aluminium foil

5. Baut + mur ukuran 12 dan 14

6. USB Wireless

7. Kabel USB Extension 1 meter (panjang sesuai kebutuhan, bisa di beli di toko komputer)

PERALATAN :

1. Penggaris

2. Pisau/ Cutter

3. Gergaji besi

4. Bor (untuk melubangi wajan dan doff)

5. Kikir (Untuk memperbesar lubang wajan setelah di-Bor untuk mendapatkan ukuran yang sesuai dengan Baut ukuran 12 dan 14)

6, Cemilan sama teh + Lagu Peterpan-Dara wakakakak

PERKIRAAN HARGA :

Perkiraan harga yang dikeluarkan untuk membeli bahan WajanBolic adalah kurang dari Rp 300.000 ,-. Bandingkan jikan Anda harus membeli antenna Grid 24 db, yang bikinan local saja mencapai Rp 500.000 ,- lebih dan yang import bisa mencapai Rp 1.000.000 ,- lebih. Atau membeli antenna grid local yang harga nya Rp 200.000 ,- sedangkan yang import bisa mencapai Rp 300.000 lebih.

LANGKAH-LANGKAH  PEMBUATAN :

1. Siapkan semua bahan dan peralatan yang dibutuhkan.

2. Lubangi wajan tepat di tengah wajan tersebut seukuran baut ujuran 14, jika kurang besar gunakan kikir , cukup satu lubang saja.

Kemudian, ukur diameter wajan dan kedalaman wajan.  Kenapa harus pake ngukur2 segala? Ini kita gunakan untuk menghitung Feedernya (permukaan pipa yang tidak di lapisi Alumunium Foil). Rumus mencari Feeder:

F= D^2/(16*d)

*Ket:

- F: Feeder

- D: Diameter Wajan

- d: Kedalaman Wajan

- ‘^’pangkat, ‘/’ pembagian, ‘*’ perkalian

Contoh : Wajan dengan D = 70 cm, d = 20 cm maka jarak titik focus dari center dish : F = D^2 /(16 *d) = 70 ^2 / (16 *20) = 15.3 cm (Bagian yang tidak diberi Alumunium Foil.

1. Potong PVC paralon sepanjang 30 cm, kemudian beri tanda untuk jarak feeder-nya ( daerah bebas aluminium foil). Untuk menentukan panjang feeder-nya gunakan rumus di atas.

2. Beri lubang pada bagian paralon untuk meletakkan USB Wireless, sekitar 5cm dari ujung PVC.

3. Selanjut nya, bungkus PVC paralon dengan dgn aluminium foil pada daerah selain feeder, kalo aluminium foil yang ada tanpa perekat, maka untuk merekatkannya bisa menggunakan double tape.

4. Bor Doff yang satu untuk lubang baut yang akan di pasang di Wajan

5. Pada bagian doff (tutup PVC paralon) yang akan di pasang pada ujung PVC harus di beri aluminium foil, sedangkan doff yang di pasang pada wajan tidak perlu di beri aluminium foil

6. Masukkan USB Wireless pada lubang yang sudah di tandai tadi

8. Dan pasangkan doff tadi ke PVC paralon

9. Kemudian, wajan yang telah di bolongi tadi dipasangkan dengan doff yang satu nya lagi, sebelumnya doff tersebut dilubangi sesuai dengan ukuran baut yang sudah di siapkan, dan kencangkan secukupnya.

10. Kemudian tinggal pasangkan PVC paralon tadi ke wajan yang sudah di pasang doff.

Baiklah

11. Selesai. Wajan bolic tinggal di atur/ diarahkan tempat berada WI-FI nya.

12. Kalau gagal, seperti USB Wireless tidak terbaca, atau terbaca tapi tidak mendapatkan sinyal hotspot yang di tembak, kemungkinan besar ada kesalahan kecil saat perakitan. ^^ Silahkan komen kalau ada yang tidak di mengerti atau bermasalah ^^v
